АУПД Pascal.Изобар 3-CDMF1-16FSWSC БО300л

• Поддержание постоянного давления
• Компенсация температурных расширений
• Компенсация потерь теплоносителя
• Деаэрация
• Заполнение системы

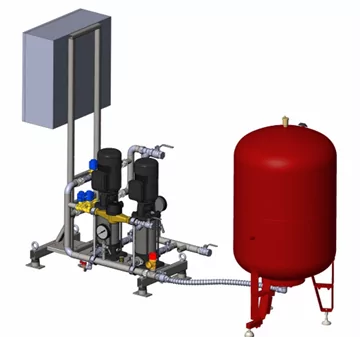

Установка АУПД Изобар
Предназначе­на для компенсации температурного расши­рения теплоносителя в замкнутых системах отопления, вентиляции и холодоснабжения, а так же автомати­ческого поддержания заданного значения давления рабочей жидкости в диапазоне 0,2 бар. В качестве теплоносителя допускается использование воды или водного раствора гликоля с концентрацией до 50%.
Описание работы установки:
При нагреве теплоносителя в замкнутой системе происходит его объёмное расшире­ние, что приводит к повышению давления. Контроллер получает сигнал от датчика давления, регистрирует повышение давле­ния включает клапан перепуска, через который излишек теплоносителя поступает в мембранный безнапорный бак российского производства. По достиже­нии заданного значения давления контрол­лер отключает клапан перепуска давления, который закрывает поток теплоносителя из системы в бак. При охлаждении теплоносителя в замкну­той системе его объём уменьшается, что приводит к снижению давления. Контроллер получает сигнал от датчика давления, регистрирует снижение давления и включает повысительный насос, который забирает теплоноситель из мембранного безнапорного бака. По достижении требуе­мого значения давления контроллер отклю­чает повысительный насос. Контроллер регистрирует уровень воды в мембранном безнапорном баке с помощью тензодатчика. При превышении заданного значения уровня теплоносителя в баке контроллер включает клапан дренажа, который открыва­ет поток теплоносителя из бака в дренаж и выключает его при достижении уровня теплоносителя в баке 50%. При снижении заданного значения уровня теплоносителя в баке, контроллер включает клапан подпитки и выключает его при достижении уровня теплоносителя 50%. Расход теплоносителя через линию подпитки регистрируется контроллером от счётчика с импульсным выходом, установлен­ным в узле подпитки. Постоянный контроль уровня в баке обеспечивает защиту насосов от сухого хода и бака от переполнения. Для защиты внутренней поверхности бака от коррозии используется резиновая мембра­на из термостойкого материала ЕРDМ. При подключении датчика контроля разрыва мембраны, контроллер регистриру­ет сигнал от датчика.

Возможности АУПД ИЗОБАР
— контроль давления в минимальном диапазоне 0,2 бар;
— контроль объёма заполнения бака;
— предупреждение об ошибках;
— сенсорное управление;
— встроенная деаэрация;
— вывод информации об авариях и статистика работы установки по основным параметрам;
— защита насосов от сухого хода;
— резервирование оборудования;
— компактность;
— подключение дополнительных баков одного типоразмера в батарею;
— опционально заказчику предлагается узел подпитки, дренажа и датчик разрыва мембраны.
