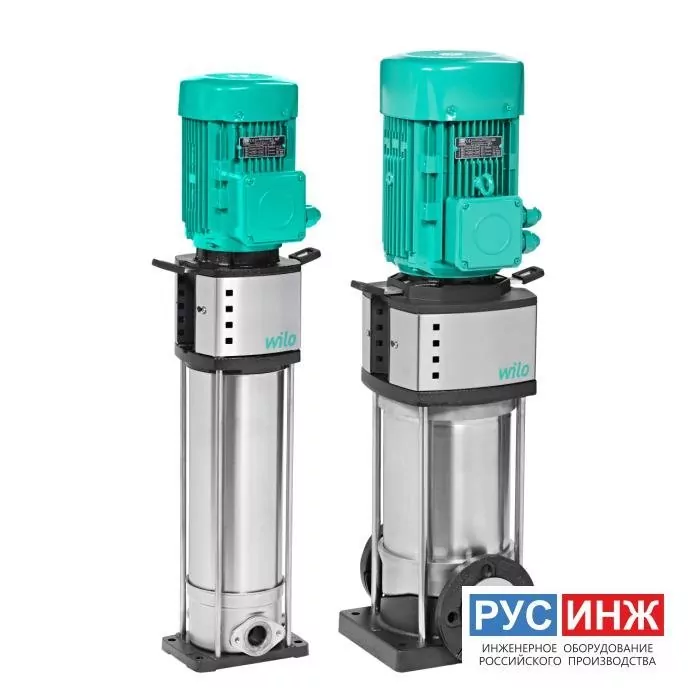

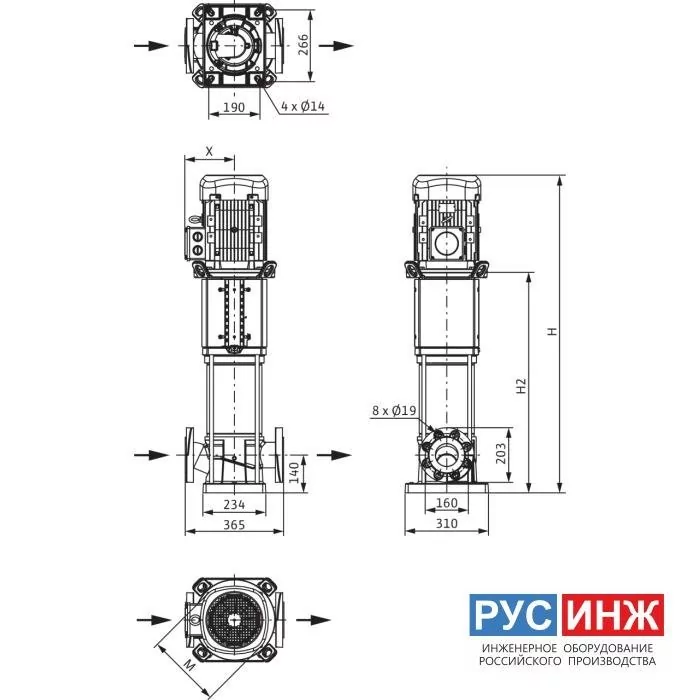

Вертикальный многоступенчатый насос Wilo Helix V 5205/2-1/16/E/KS (4198500)

Описание

Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями.

Нормальновсасывающий высоконапорный центробежный насос отличается общим компактным дизайном, эффективностью и удобным техобслуживанием. Вал насоса и вал стандартного электродвигателя IEC соединены друг с другом посредством продольно-свертной муфты. Отдельный подшипник качения соединительного элемента гарантирует оптимальное восприятия осевых усилий. Промежуточные подшипники гидравлической части и коррозионностойкий вал благодаря втулке из высококачественной стали обеспечивают долгий срок службы. Специальные прочно смонтированные проушины для транспортировки облегчают установку насоса.

Насос подходит для водоснабжения, водораспределения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в системах пожаротушения, моечных установках, в системах орошения.

Особенности/преимущества продукции

Оптимизированная по КПД гидравлическая часть 2D/3D, изготовленная методом лазерной сварки, с оптимизированными гидродинамическими параметрами и показателями удаления газа
Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
Корпус насоса с оптимизированными гидродинамическими параметрами и значением допускаемого кавитационного запаса (NPSH)
Удобная для техобслуживания конструкция с защитным кожухом муфты повышенной прочности
Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью, (версия EPDM)

Комплект поставки

Многоступенчатый высоконапорный центробежный насос Wilo-Helix V
Инструкция по монтажу и эксплуатации

Указания по компоновке

Защита электродвигателя – по запросу или предоставляется заказчиком
Стандартное положение клеммной коробки, предусмотренное на всасывающем фланце, можно при желании изменить
Wilo-Helix V оснащен для простоты обслуживания удобным в обращении скользящим торцовым уплотнением в картриджном исполнении и стандартным уплотнением
Съемная муфта (от 7,5 кВт) позволяет заменять скользящее торцовое уплотнение без демонтажа электродвигателя
Гибкий дизайн фонаря, который имеет два исполнения, позволяет непосредственный доступ к скользящему торцовому уплотнению
Возможность заказа в качестве принадлежностей круглых контрфланцев из серого чугуна или высокосортной стали и соответствующих винтов, гаек и уплотнений
Комплекты байпаса доступны в качестве дополнительных принадлежностей
Wilo-Helix V в исполнении ATEX по запросу

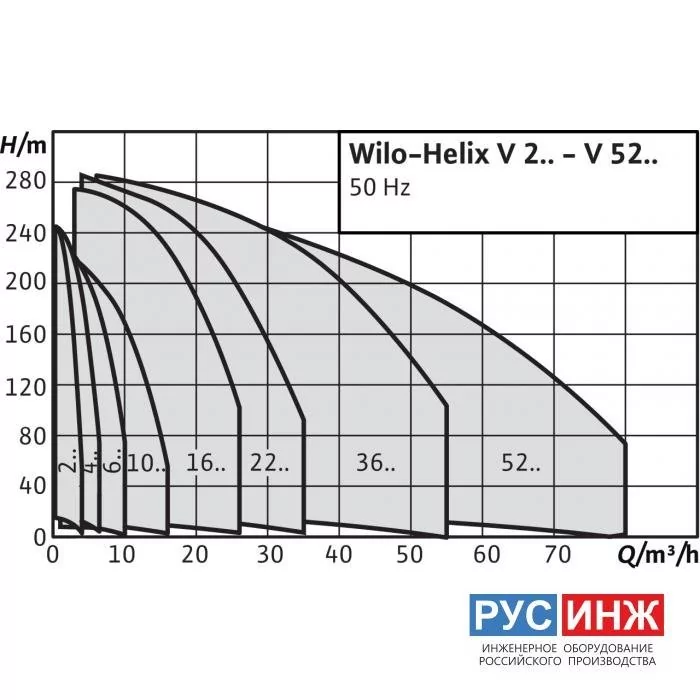

Описание серии

Тип

Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с линейными подключениями

Применение

Водоснабжение и повышение давления
промышленных циркуляционных систем,
Технологическая вода
Контуры циркуляции охлаждающей воды
Системы пожаротушения
Моечные установки
ирригации

Обозначение

Пример:	Helix V 2202/2-1/16/E/X/KS/../400-50
Helix V	Вертикальный многоступенчатый высоконапорный центробежный насос в линейном исполнении
22	Расход в м ³ /ч
02	Количество рабочих колес
2	Количество обточенных рабочих колес (опционально)
1	Материал изготовления насоса
	1 = корпус насоса 1.4301 (AISI 304) гидравлическая часть 1.4307 (AISI 304L)
	2 = корпус насоса 1.4409 (AISI 316L) гидравлическая часть 1.4404 (AISI 316L)
	3 = корпус насоса EN-GJL-250 (катафорезное покрытие) гидравлическая часть 1.4307 (AISI 304L)
	4 = моноблочный корпус насоса EN-GJL-250 (с катафорезным покрытием) гидравлическая часть 1.4307 (AISI 304L) (только Helix VE 22.. и выше)
16	Максимальное рабочее давление в бар
	16 = 16 бар (фланец PN 16)
	25 = 25 бар (фланец PN 25)
	30 = 30 бар (фланец PN 40)
E	Вид уплотнения E = EPDM V = FKM
X	Специальная версия «X-Care»
K	Скользящее торцовое уплотнение в виде картриджа
S	Защита муфты располагается на одной линии с всасывающим и напорным патрубком насоса.
..	опционально
400	Подсоединяемое напряжение в В
50	Частота в Гц

Особенности/преимущества продукции

Оптимизированная по КПД гидравлическая часть 2D/3D, изготовленная методом лазерной сварки, с оптимизированными гидродинамическими параметрами и показателями удаления газа
Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
Корпус насоса с оптимизированными гидродинамическими параметрами и значением допускаемого кавитационного запаса (NPSH)
Удобная для техобслуживания конструкция с защитным кожухом муфты повышенной прочности
Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью, (версия EPDM)

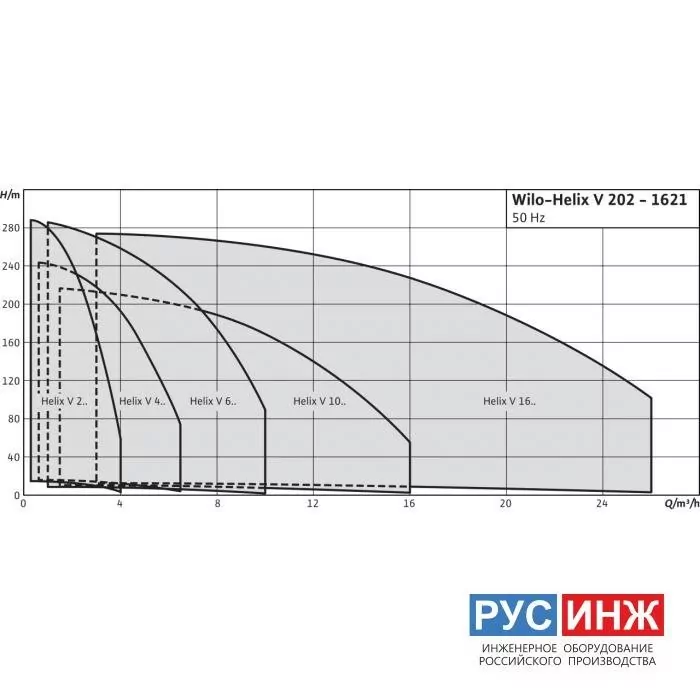

Технические характеристики

Минимальный индекс эффективности (MEI) >= 0,7

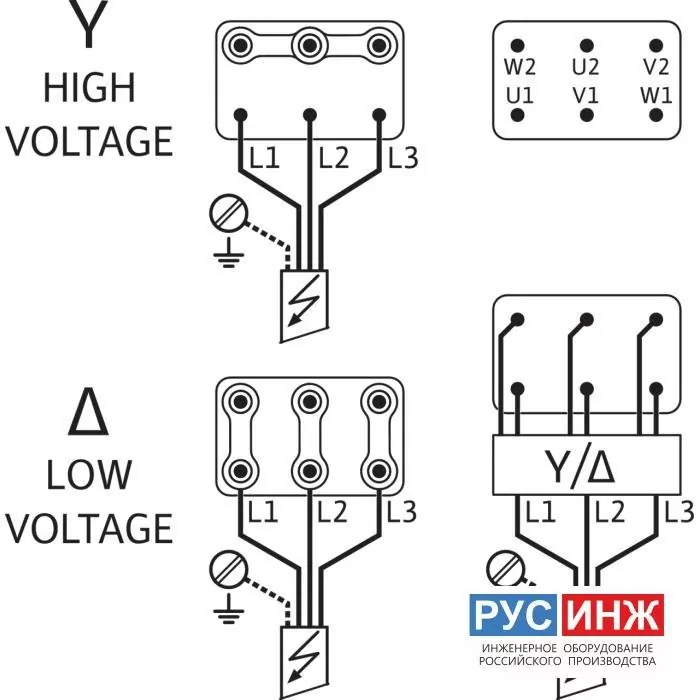

Электроподключение: 3~400 В (±10 %), 50 Гц
- <= 4 кВт 230 В/ 400 В; ?/Y
- > 4 кВт 400 В/ 690 В; ?/Y
Диапазон температуры перекачиваемых жидкостей:
- Helix V 2 – 16 (EPDM): от -30 до 120 °C (130 °C по запросу)
- Helix V 2 – 16 для агрессивных перекачиваемых жидкостей (FKM): от —15 до 90 °C
- Helix V22 – 52 (EPDM): от -20 до 120 °C (130 °C по запросу)
- Helix V22 – 52 для агрессивных перекачиваемых жидкостей (FKM): от —15 до 90 °C
Макс. рабочее давление: 16/25/30 бар
Степень защиты: IP 55
Макс. температура окружающей среды: +40 °C (более широкий диапазон температур по запросу)
Доступные модели:
- Helix V 2 – 16: PN 16 с овальными фланцами, PN 25/PN 40 с фланцами круглой формы согласно ISO 2531 и ISO 7005 (муфта Victaulic по запросу)
- Helix V 22 – 52: PN 16/PN 25/PN 40 с фланцами круглой формы согласно ISO 2531 и ISO 7005

Оснащение/функции

Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.

Описание/конструкция

По запросу насосы можно подобрать под определенные условия (например, защиту электродвигателя, взрывозащиту, более широкий диапазон температур).
Серия Helix имеется также со встроенным частотным преобразователем

Материалы

Helix V 2, 4, 6, 10, 16:

Стандартная версия

Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
Корпус насоса из нержавеющей стали 1.4301 (AISI 304)
Опорная рама и фонарь EN-GJL-250 (катафорезное покрытие)
Вал из нержавеющей стали 1.4301 (AISI 304) или1.4462 (AISI 318LN) (в зависимости от исполнения)
Втулка под скользящим торцовым уплотнением 1.4404 (AISI 316L)
Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

Для агрессивных перекачиваемых жидкостей

Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404 (AISI 316L)
Корпус насоса из нержавеющей стали 1.4404 (AISI 316L)
Вал из нержавеющей стали 1.4404 (AISI 316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
Втулка под скользящим торцовым уплотнением 1.4404 (AISI 316L)
Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
Трубный кожух из нержавеющей стали 1.4404 (AISI 316L)

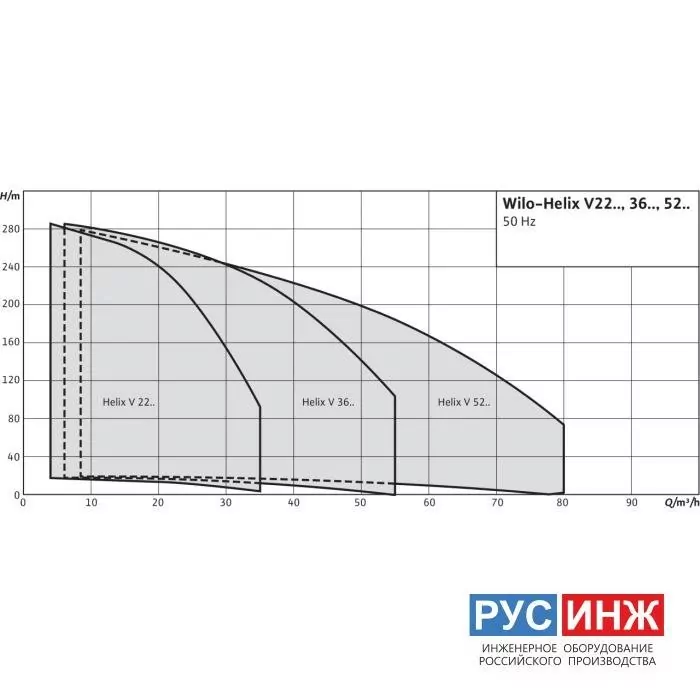

Helix V 22, 36, 52:

Стандартная версия

Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
Корпус насоса из нержавеющей стали 1.4308 (AISI 304) или серого чугуна EN-GJL 250 с катафорезным покрытием, свободный фланец из серого чугуна с катафорезным покрытием EN-GJS 250 для Helix V22/EN-GJS 400 для Helix V 36-52.
Вал из нержавеющей стали 1.4301 (AISI 431)
Втулка под скользящим торцовым уплотнением 1.4404 (AISI 316L)
Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

Для агрессивных перекачиваемых жидкостей

Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 (AISI 316L)
Корпус насоса: все соприкасающиеся с перекачиваемой жидкостью части из отливки из нержавеющей стали 1.4409 (AIS I316L); свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix V 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix V 36-52.
Опорная рама из нержавеющей стали 1.4301 (AISI 304)
Вал из нержавеющей стали 1.4404 (AISI 316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
Втулка под скользящим торцовым уплотнением 1.4404 (AISI 316L)
Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
Напорный кожух из нержавеющей стали 1.4404 (AISI 316L)

Комплект поставки

Многоступенчатый высоконапорный центробежный насос Helix V
Инструкция по монтажу и эксплуатации
Helix V 2 – 16 (исполнение PN16 с овальными фланцами): контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД >= 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
